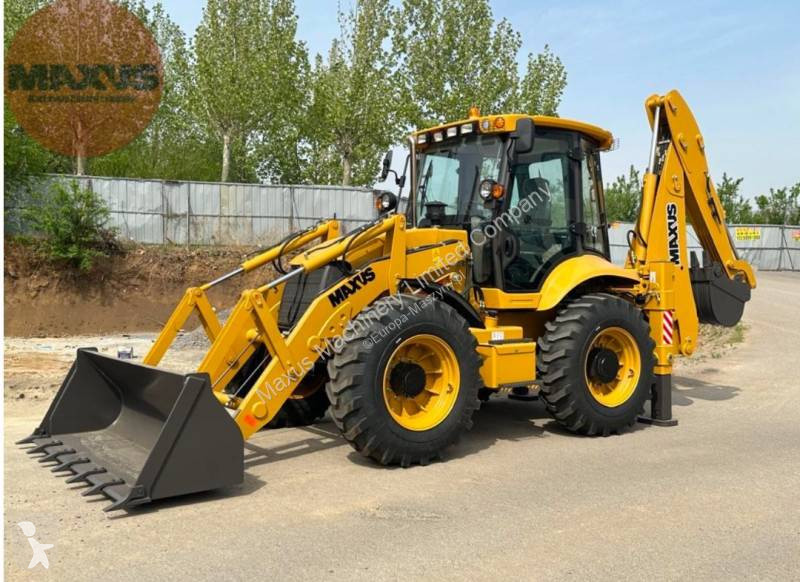

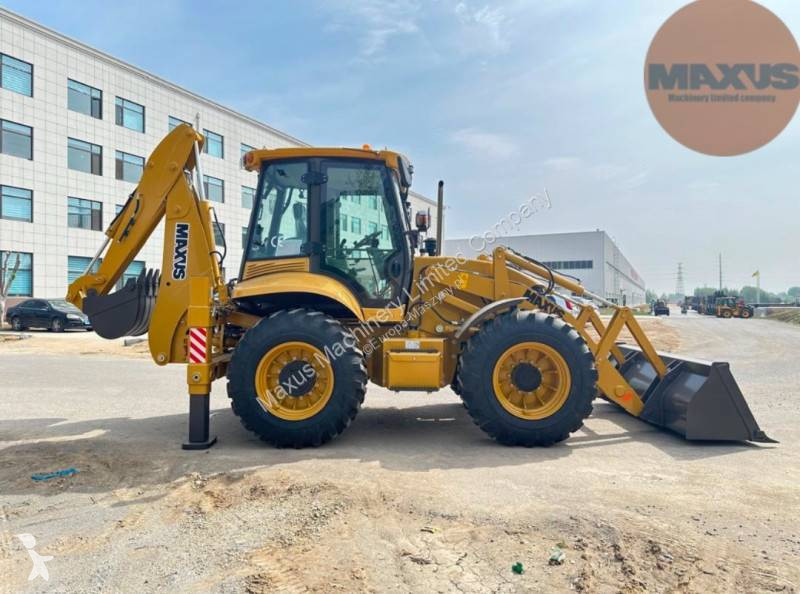

Terna rigida nuovo Maxus 4cx Maxus 102hp Gasolio

Загальні розміри

Довжина (з ковшем на землі): 6450±80 мм

Загальна ширина (зі стабілізатором): 2650 ± 20 мм

Ширина ковша: 2620 мм

Висота (до верхньої частини кабіни): 3120 ± 10 мм

Висота (до верхівки копальної стріли): 3940 ±20 мм

Розставлення осей: 2335±10 мм

Ширина заднього колеса: 2139 ±10 мм

Технічні характеристики основного навантаження

Номінальне навантаження: 2500 кг

Робоча маса: 9120 кг

Номінальна ємність ковша: 1,2 м³

Максимальний кліренс при вивантаженні: 3050±50 мм

Дальність вивантаження: 870±20 мм

Відстань за межі ковша: 5750±50 мм

Основні технічні характеристики копання

Номінальна ємність копального ковша: 0,3 м³

Максимальна глибина копання: 3820±20 мм

Максимальний радіус копання: 5345±20 мм

Максимальна висота вивантаження: 3740±20 мм

Максимальна сила копання (кгf)

Максимальна висота копання: 5470 ±20 мм

Сила підйому при максимальному радіусі копання: 1220 кг

Максимальна глибина копання (телескопічна стріла): 4970±20 мм

Максимальна висота завантаження (телескопічна стріла): 4983±20 мм

Максимальна висота копання (телескопічна стріла): 6680±20 мм

Дизельний двигун

Модель: YC4A105Z-T20

Виробник: Yuchai

Номінальна потужність: 75 (кВт)

Об'єм: 4,8 (л)

Номінальна швидкість: 2200 (об/хв)

Максимальний обертальний момент: 400 (Нм)

Система трансмісії

Перетворювач моменту обертання

Модель: 315

Тип охолодження: Олійний контур під тиском

Корпус коробки передач

Модель: 15

Тип: Механічна синхронізація передач

Модель осей і шин: WZL100

Позиція перемикання передач: 4 F, 4 R

(Перед/зад) км/год:

F1 — 5 км/год; F2 — 10 км/год;

F3 — 18 км/год; F4 — 32 км/год;

R1 — 5 км/год; R2 — 10 км/год;

R3 — 18 км/год; R4 — 32 км/год;

Розмір шини: 16,9-28

Гідравлічна система

Робочий насос подачі: 63 мл/р

Робочий тиск насоса: 20 МПа

Тип рульової передачі: BZZ-500

Обладнання для копання (ударний молот)

Діаметр бурильної штанги (мм): 68-70

Робочий тиск (МПа): 11-14

Частота ударів: 500-900

Потік (л/хв): 25-45

Кінетична енергія (КН): 49

Ємність олії

Резервуар для гідравлічного масла: 125 л

Резервуар для дизельного палива: 125 л
